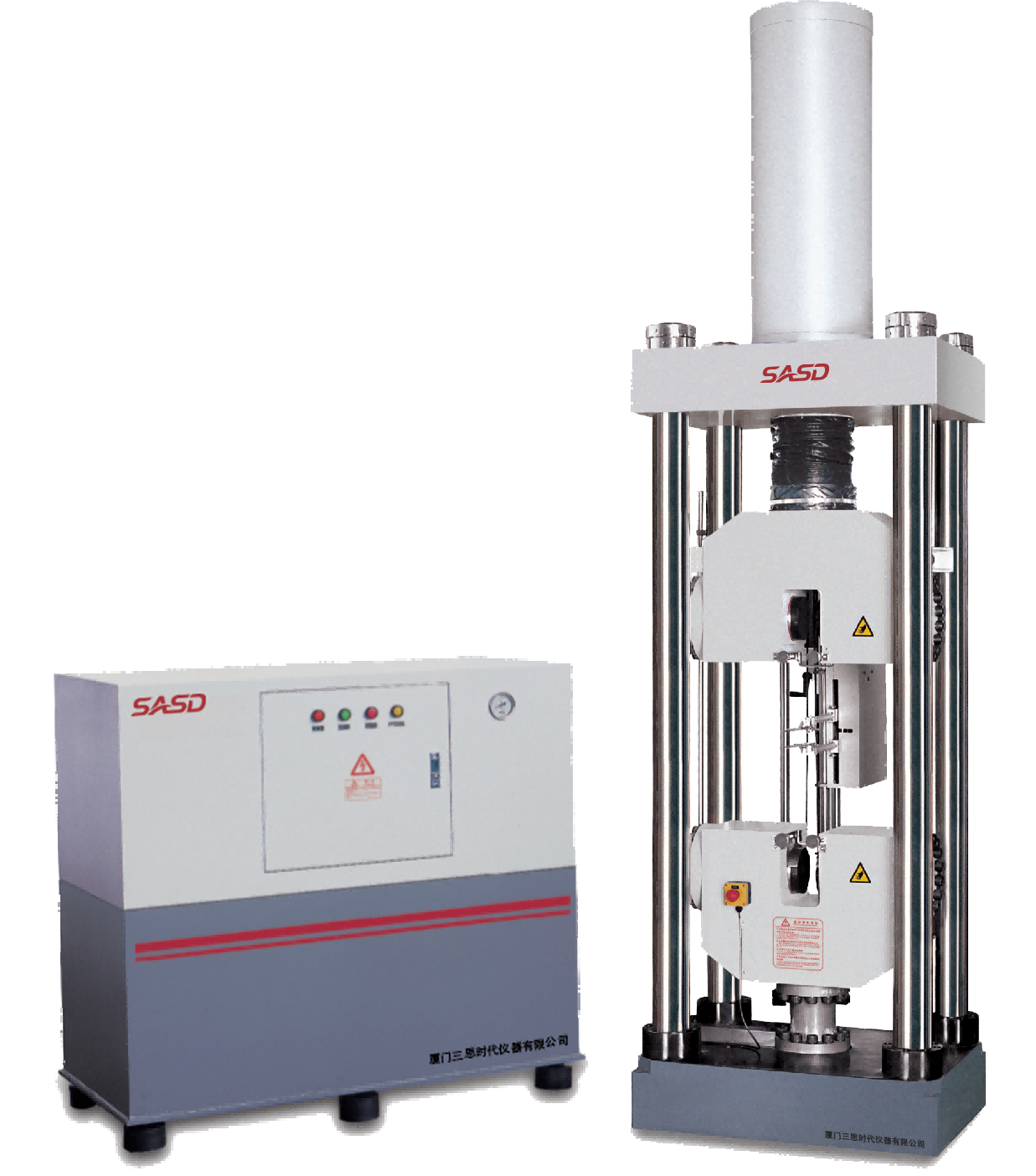

SHT8000P系列微机控制电液伺服万能试验机,采用单空间结构形式,驱动油缸上置;主机为全钢性无间隙结构,拉伸试样断裂时,试验机对地面无冲击。
同时主机具有高抗测拉(压)能力的优点,针对不同轴的试样也能正常试验;
试验机同轴度高,同时试验时无任何附加阻力作用在测力传感器上面,试验结果更加准确;
采用抽出式光电编码器测量位移,精度高,抗冲击;
专业模块化试验软件满足国家、国际及行业标准的试验要求,可扩展实现试验数据网络传输功能。
1、采用单空间结构形式,所有试验都在同一个空间里完成,试验空间布置合理,符合人机工程学原理,减小试验人员劳动强度;
2、上置双向控制油缸具有友谊的对中性,优良的吸能减震性能,方便的空间调整;
3、采用进口“工”字型负荷传感器,抗测拉(压)能力强,线性、稳定性好;
4、主机为全钢性无间隙结构,半封闭钳口座,拉伸试样断裂时,试验机对地面无冲击
5、采用双向对夹液压夹具,具有加持牢固、对试样的轴向挤压力小、试验过程不打滑不 掉力特点。
6、油源采用静音设计,环保,人性化,独有的压差随动系统,降低能耗,减少发热,保护油路;
7、采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。
8、采用基于神经元自适应PID算法的全数字、三闭环(力、变形、位移)控制系统,实现力、变形、位移全数字三闭环控制,各控制环间可自动切换,并在各方式间切换时实现无冲击平滑过渡。
9、高精准24Bit数据采集系统,高分辨率,可扩展至8路AD采集。
10、网口通讯,通讯速率为12Mb/s,采用全速模式,批量传输方式。
规格型号 | SHT8105/8205/8305P | SHT8505/8605P | SHT8106P | SHT8206P |
最大试验力(KN) | 100/200/300 | 500/600 | 1000 | 2000 |
试验机精度级别 | 0.5级 | |||
试验力测量范围 | 1%~100%FS | |||
试验力示值相对误差 | ±0.5% | |||
位移示值相对误差 | ±0.5% | |||
变形示值相对误差 | ±0.5% | |||
立柱数量 | 2柱(全钢性结构) | 4柱(全钢性结构) | ||
试验力分辨率 | 满量程的1/300000(全量程只有一个分辨力,不分档,没有量程切换冲突) | |||
位移测量分辨力 | 0.013mm | |||
加荷速率范围 | 0.02%~2/%FS/s | |||
拉伸夹头间最大距离 | 600mm | 600mm | 650mm | 780mm |
立柱静距离 | 630mm | 500×350mm | 660×400mm | 800×460mm |
活塞最大行程 | 560mm | 560mm | 650mm | 750mm |
活塞上升最大速度 | 300mm/min | 320mm/min | 240mm/min | 195mm/min |
活塞下降最大速度 | 600mm/min | 600mm/min | 375mm/min | 310mm/min |
圆试样夹持范围 | Φ10~Φ32mm | Φ10~Φ45mm | Φ15~Φ60mm | Φ15~Φ80mm |
板试样夹持范围 | 2~25mm | 2~45mm | 2~50mm | 2~80mm |
压盘尺寸 | Φ150mm | Φ150mm | 200x200mm | Φ240mm |
主机外形尺寸(mm) | 900×550×3100 | 800x600x2900 | 980x720x3600 | 1140×800×3900 |
油源控制系统尺寸 | 1100×870×1280mm | |||
总功率 | 7.5kW | 9kW | 14kW | 19kW |
电源 | 三相五线制,50Hz | |||
总重量 | 2000kg | 4000Kg | 6500Kg | 11000kg |
